ホーム | KTV OFF ROAD(上げトラ、オフロード) > リフトアップキット(2.2インチアップ)2インチアップ車高調キット キャリイ(DA16T)/スーパーキャリイ(DA16T)
商品詳細

2インチアップ車高調キット キャリイ(DA16T)/スーパーキャリイ(DA16T)[429*2-10*0-*40]

ネットショップ販売価格: 139,980円~204,980円 (税別)
サイズ: 80cm
オプションにより価格が変わる場合もあります。
在庫確認はこちら
ボディー形状/ミッション方式:
アッパーマウントの選択:
リヤショックアブソーバーの有無:
数量:

注)以下の装備が付いた車両は別途オプション品の購入が必要です。別ページの「【オプション品】2/2.2インチリフトアップキット用」のページよりご購入手続きをして下さい。

■純正ディスチャージランプ装着車両

■デフロック付き車両

■標準ボディー車(除くスーパーキャリイ)で3型(車台番号380001〜)以降の車両、ならびに2型(車台番号379999まで)以前の5AGS車でABSの付いた車両

※詳しくは下段の【別途オプション品の購入が必要な仕様の車両について】をお読みください

車高を2インチ(約50mm)リフトアップできる車高調タイプのリフトアップキットです。リヤ強化ショックアブソーバーの有無が選択出来ます。

リフトアップ車両用に専用開発した『ロングストロークのフロントショックアブソーバー』と『ロングタイプの直巻きスプリング』の組み合わせにより、悪路でも底突きしにくい足回りに仕上がりました。また専用設計により、しっかりとした安定感を維持しながらも追従性の高い走破性能を実現しました。

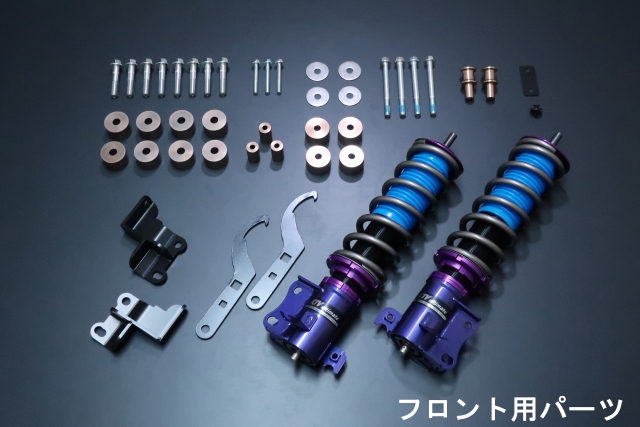

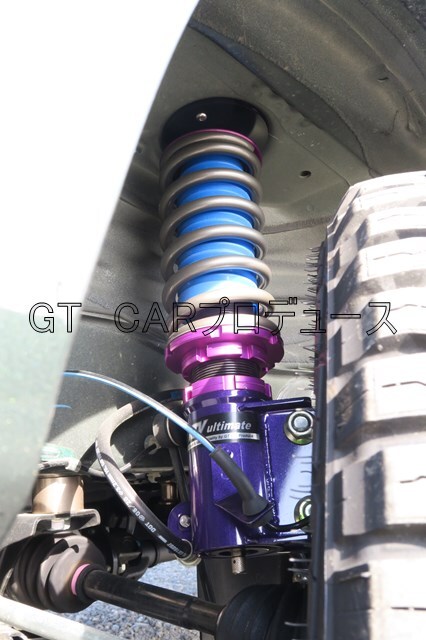

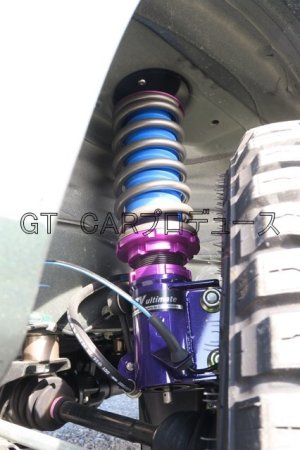

    • フロントは車高調整式サスペンションで2インチリフトアップ。車高調ならではの微妙な車高の設定が可能となります。

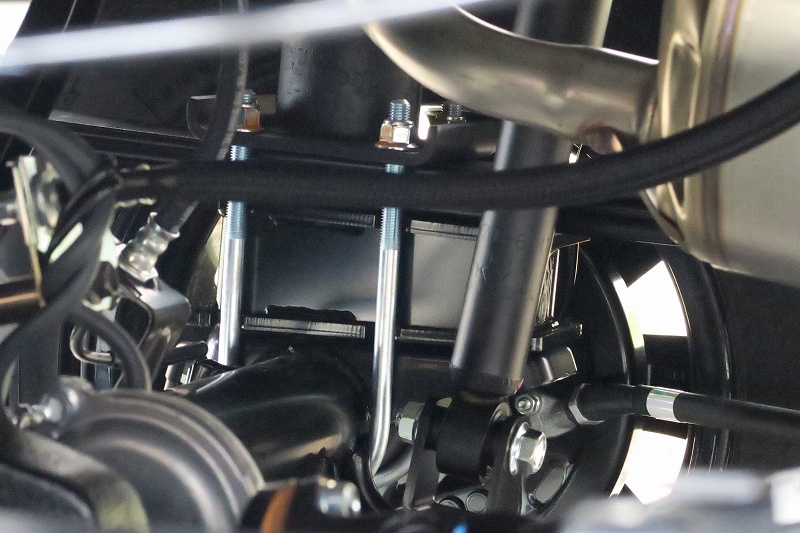

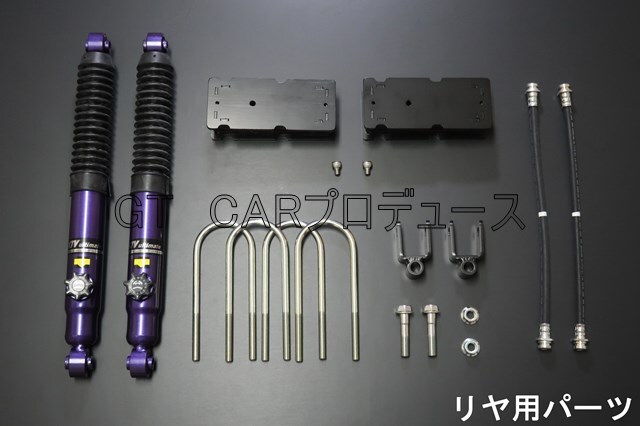

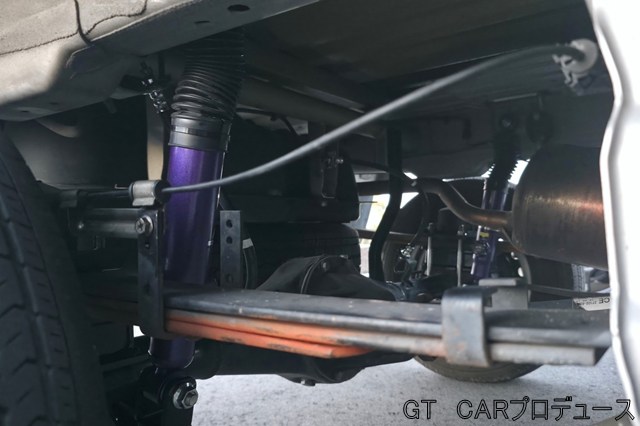

    • リヤはスチール製ブロックをリーフとホーシングの間に挟み込むことで2インチアップ。プロペラシャフトの角度が適切になるように、ブロックには傾斜が設けてあります。

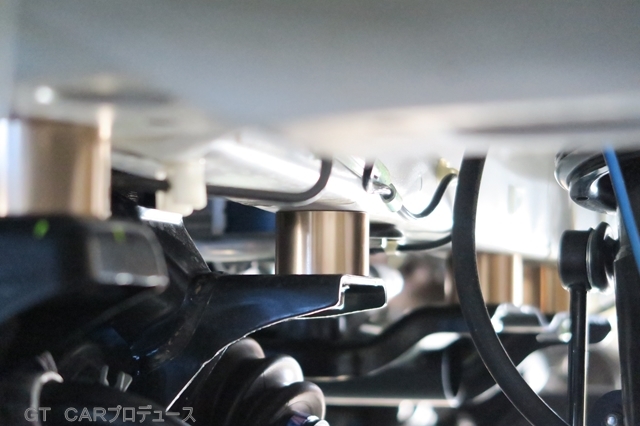

    • リフトアップによってフロントドライブシャフトに角度が付き過ぎるのを緩和するため、フロントサスペンションメンバー・エンジンメンバー・ミッションの位置を下げられるよう、アルミブロックとロングボルトが付属します。
    • アルミブロックはアルミ総削りで、表面は見た目に美しいブルーアルマイト仕上げ。また各種ボルトは自動車専用の高強度ボルトを使用していますので、安心してご使用いただけます。
    • リーフとホーシングを固定するロングU字ボルトは、オフロード走行を想定して強度のあるS45C材を使用しています。
    • ショックアブソーバーはフロント20段、リヤ14段の減衰力調整が可能なため、お好みの乗り心地にセッティングが出来ます。
    • リヤブレーキホースはロングタイプの物が付属します。(フロントブレーキホースは純正品をそのまま使用できます)
    • 車高調のナックル取付穴がオフセットしているため、車高アップ時でもフロントタイヤが逆ハの字になりません。※基本的にキャンバーボルトでの調整は不要ですが微調整を行いたい場合はキャンバーボルトをご使用下さい
    • フロントのアッパーマウントは「アッパーマウントレス仕様」、「純正アッパーマウント付属仕様」、「ピロアッパーマウント付属仕様」の3タイプが選べます。バリエーションの欄から選択下さい。

      ※アッパーマウントレス仕様は元の車両に付いているアッパーマウントを取り外して再使用する必要があります

      ※純正アッパーマウント付属仕様/ピロアッパーマウント付属仕様は、組み立て済みキットではありませんので、お客様にて組み立てる必要がございます。

    • ピロアッパーマウント仕様であればフロントアッパーマウント部の捩じれが無くなるため、リニアでダイレクトなステアリングレスポンスを得られます。

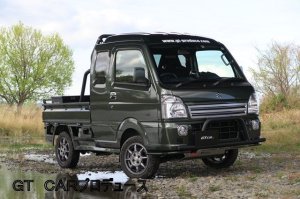

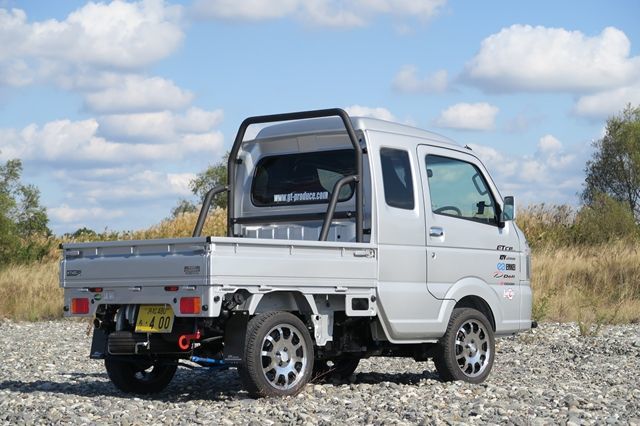

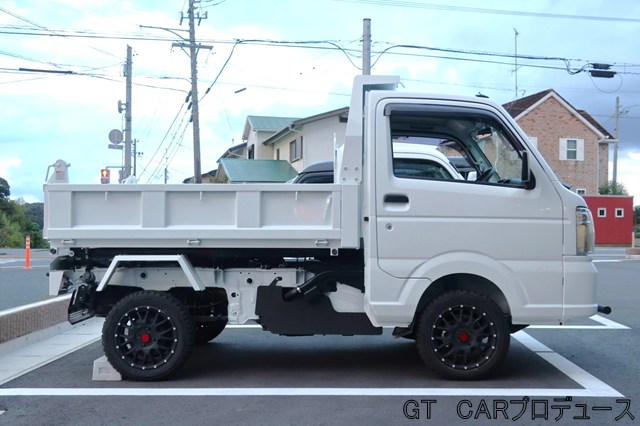

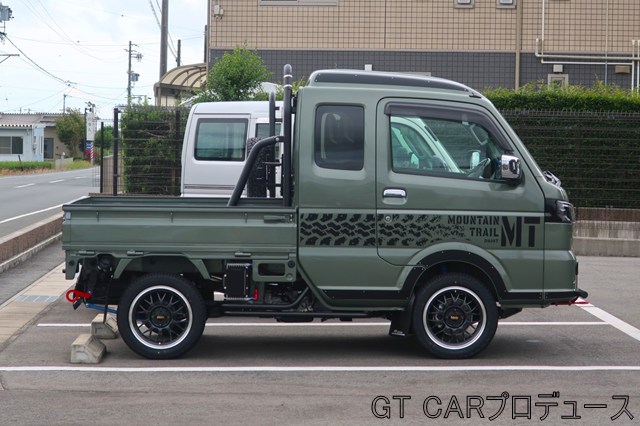

    • 写真のデモカー装着タイヤ:YOKOHAMA GEOLANDAR A/T 165/60R15 (タイヤ外径579mm)、ホイール:エンケイall four 5J×15 +45

      注1)当サイズのタイヤを装着するには、インナーフェンダー前側のパネルを少しカットすることが必要です

      注2)車両によってはステアリングを切った際にインナーフェンダー後側の樹脂製泥除けに軽く擦る場合があるためドライヤー等で泥除けを熱して干渉部位を少し逃がす必要があります

      注3)これ以上外径の大きなタイヤはインナーフェンダーのパネルに干渉するため使用出来ません


【別途オプション品の購入が必要な仕様の車両について】

    • スーパーキャリイ用は標準キャリイ用と部品構成が異なりますので車種選択の欄で「スーパーキャリイ用」を選んで下さい。
    • 当社のフロントスタビライザーが既に付いている車両は、別途オプションの「スタビ取付ブラケット」のご購入が必要です。
    • 標準ボディー車(除くスーパーキャリイ)で3型(車台番号380001〜)以降の車両ならびに、2型(車台番号379999まで)以前の5AGS車でABSの付いた車両は、リヤブレーキホースが2本有りますので、オプションの「Rrロングブレーキホース」を追加で1本ご購入下さい。(オプション品のページをご覧下さい
    • デフロック付き車両は、オプションの「デフロック付車用アクチュエーター移設カラーキット」を追加で購入下さい。(オプション品のページをご覧下さい
    • 純正HIDディスチャージランプ装着車両は、オプションの「ハイトセンサー用ロングリンク」を追加で購入下さい。(オプション品のページをご覧下さい
    • 当社のフロントスタビライザーが既に付いている車両は、オプションの「Frスタビ取付ブラケット」を追加でご購入下さい。(オプション品のページをご覧下さい



車高調整範囲

フロント:約35mm〜約50mm

※写真のデモカーはタイヤ径アップ分と合わせて車高は約70mm上がっています

リヤ:50mm固定

適合車種

キャリイ/スーパーキャリイ(DA16T)

スクラムトラック(DG16T)

NT100クリッパー(DR16T)

ミニキャブトラック(DS16T)

適合駆動方式4WD
適合ミッション方式5MT、5AGS、3AT
適合タイヤサイズ

外径579mm以下のタイヤ

※ただし579mmのタイヤを使用する場合は車高を2インチ(約50mm)アップさせる必要があります。

またタイヤの銘柄によってはインナーフェンダーの爪を一部カットする必要あります。

※樹脂泥除けにタイヤが干渉する場合はドライヤー等で泥除けを熱して干渉部位を押して逃がす必要があります。

当社フロントスタビとの併用スーパーキャリイ用キットを使用することで装着可能
バネレートフロント:5Kg/mm
減衰力調整フロント:20段、リヤ:14段
リヤブロック素材スチール(カチオン電着塗装)
ロングUボルト素材S45C(メッキ処理)
車検車検時に記載変更(全高の変更)が必要(車高変化量が40mm以上の場合は構造変更申請を行い車検証の車高の変更が必要です。記載変更の詳細については、車検を行うお店にご確認下さい)
標準取付時間6.0h(トーイン調整含む)
他の写真
(画像をクリックすると大きく見られます)
各種アルミ総削りスペーサー。表面はブルーアルマイト処理で、見た目の美しさも追及。
(画像をクリックすると大きく見られます)
各種ボルト類は高強度の自動車専用ボルトを使用。
